Комплекты радиоуправления 36/220/380В: как подобрать и не сжечь оборудование

Комплект радиоуправления — это два узла: блок приёмника, который устанавливается на оборудовании, и пульт управления, работающий от пальчиковых батареек.
Напряжение в названии комплекта (36В, 220В или 380В) относится только к питанию приёмника — это важно запомнить.

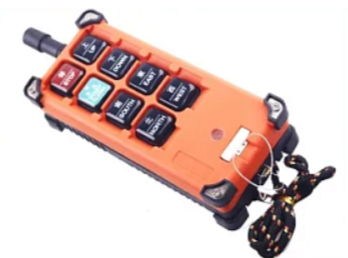

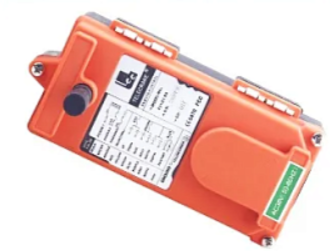

                             ПУЛЬТ                                                                Блок приёмника


Что внутри приёмника и почему это критично!?

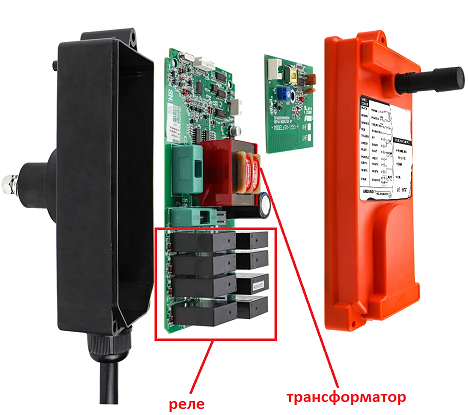

В приёмнике стоят только слаботочные реле. Они не силовые — их задача имитировать нажатие кнопок проводного пульта, чтобы сработали магнитные пускатели в блоке управления тали.
Силовую нагрузку моторов держат именно пускатели, а не реле приёмника.

Комплекты 36В и 380В подключаются к оборудованию, где есть блок управления с магнитными пускателями — это тали СД, МД, HHBD, лебёдки JM и KDJ.
В блоке управления стоят четыре пускателя (два на подъём/опускание, два на передвижение), подобранные по мощности моторов и управляемые напряжением цепи управления.

Подключать радиоуправление напрямую к моторам оборудования без пускателей — КСД 220/380В, мини-краны, мощные РА-шки — нельзя. Сборка сгорит.
Если у клиента лебёдка KCD 380В, ему понадобится отдельный блок управления от тали CD, и скрещивать это будет сложнее и дороже, чем сразу купить лебёдку KDJ с штатной возможностью подключения.

Три вопроса для правильного подбора

1. Какое напряжение на проводном пульте? Это напряжение цепи управления. Чаще всего 36В (через понижающий трансформатор в блоке тали) или 380В (прямое межфазное, без трансформатора). Если на пульте 36В — подойдёт комплект и 36В, и 380В. Если 380В — только комплект 380В, модель 36В не сработает. Разница в подключении: 36В подключается к трансформатору тали, 380В — к сети питания, но внутри приёмника 380В уже стоит свой понижающий трансформатор, и на пускатели идут те же 36В.

2. Сколько кнопок нужно? Чаще всего 6 (крановое исполнение: подъём, опускание, вперёд, назад, влево, вправо). Кнопок может быть больше, чем нужно — это не проблема. Меньше — нельзя.

3. Одна скорость или две? Таль CD — одна скорость, выбирайте комплект с буквой S (single) в названии. Таль MD — двухскоростная, нужен пульт с буквой D (double) для плавного пуска.

Безопасность: что требует Ростехнадзор
Монтаж и наладку радиоуправления должен выполнять квалифицированный персонал — это не рекомендация, а требование ФНП-461. Любой отказ компонента системы не должен приводить к аварии или падению груза. После установки обязательно проверяются все команды управления и цепь аварийной остановки. Документация на радиоуправление прикладывается к паспорту подъёмного сооружения.

Ключевые функции безопасности в комплектах: кнопка аварийного останова с механической фиксацией, ключ-замок от несанкционированного включения, автоматическая остановка при потере связи.
Рабочий радиус — до 100 метров, частота 433 или 868 МГц.

Можно ли сохранить проводной пульт
Да. Радиоуправление можно использовать параллельно с кабельным пультом — он будет резервным на случай разряда батареек или помех. Главное — встроить блокировку, исключающую одновременную подачу команд с двух пультов, через переключатель режимов.

Чек-лист для дилера при подборе

• Узнать напряжение цепи управления (что приходит на проводной пульт).
• Посчитать количество нужных кнопок.
• Определить количество скоростей тали (CD — одна, MD — две).
• Проверить наличие блока управления с пускателями — без него подключение невозможно.
• Уточнить тип оборудования: таль CD/MD/HHBD или лебёдка JM/KDJ — да; KCD, мини-кран, РА без пускателей — нет.

Видео по подключению
На нашем YouTube-канале — два подробных ролика с разбором схем подключения, на данный момент это лучшее, что существует по теме:

Подключение радиоуправления к тали

Настройка и схемы подключения

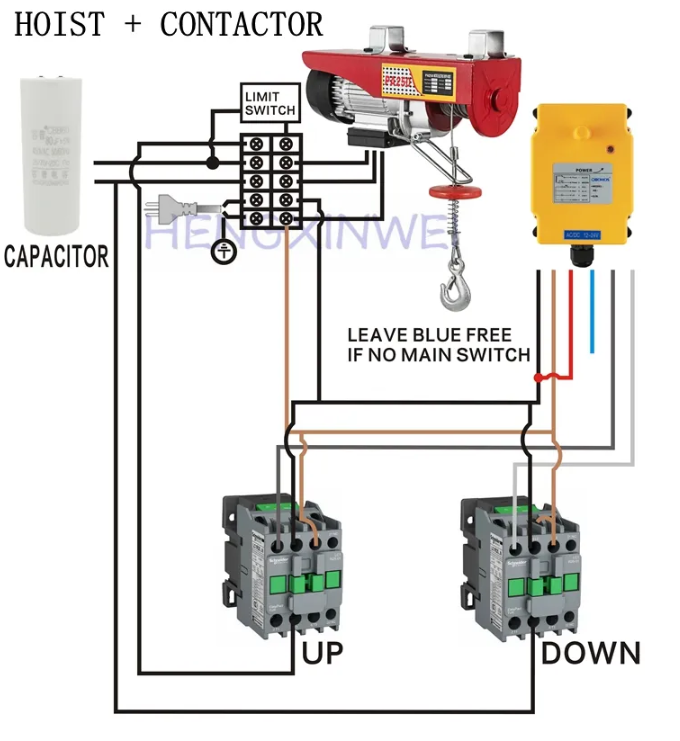

Бонус — схема подключения талей РА к пультам радио 220В.



Правильный подбор комплекта — это не про марку пульта, а про соответствие напряжению цепи управления, наличию пускателей и количеству скоростей.
Зная эти три параметра, вы подберёте комплект за минуту. С уважением команда TOR
